根据《汽车库建筑设计规范》JGJ 100-98
  E' a1 [2 r# [, P
4.1.5.3 各车型的建筑设计中最小停车带、停车位、通车道宽度按表4.1.5采用。

1 q! l# {$ Q0 t1 T1 Q/ B

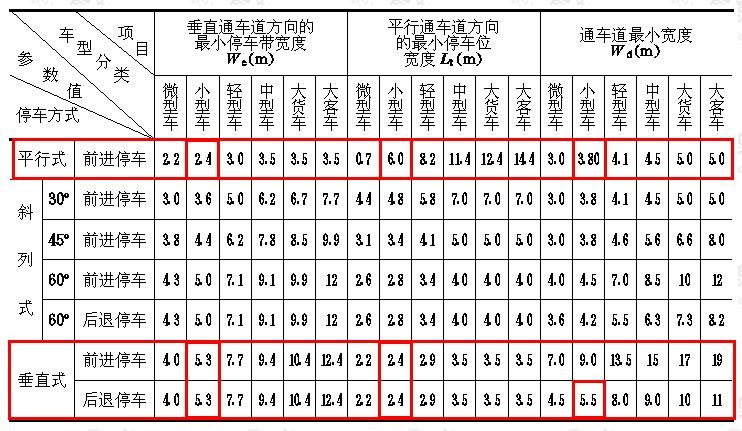

各车型建筑设计最小停车带、停车位、通车道宽度   表4.1.5
汽车库汽车位、停车位尺寸,通道,方向,微型车,比亚,车位,建筑施工图设计论坛,090526abdducdjpukezfag9 L+ P2 o6 q5 r! k! X. v' H- f4 I

! P9 H2 k3 m2 Z' z2 G1 X0 R
汽车库汽车位、停车位尺寸,通道,方向,微型车,比亚,车位,建筑施工图设计论坛,forum

/ p8 J1 p/ [; K( b# Y
汽车库汽车位、停车位尺寸,通道,方向,微型车,比亚,车位,建筑施工图设计论坛,4
( @( x7 L9 E5 ^, H% z! k% ^9 |

1 E2 U0 C# ?( ]4 |) c# u, b常用以下数据:
小型车:长5.3m,宽2.4m(垂直通道方向);长6.0m,宽2.4m(平行通道方向)
微型车:长4.0m,宽2.2m(垂直通道方向);长4.7m(表格内的0.7是错误的),宽2.2m(平行通道方向)0 d- V" S7 Q9 Z9 y+ e' v

) l0 d3 J& T, {微型车一定要少用,因为比亚迪F0,长安奔奔之类的占有量毕竟是少数,大量的微型车位将无法使用。0 d" Z& V6 i6 [8 u8 z
